nb-iot智能井蓋傳感器

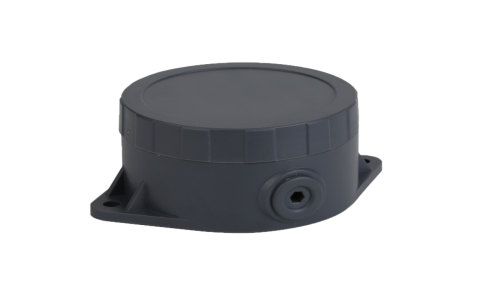

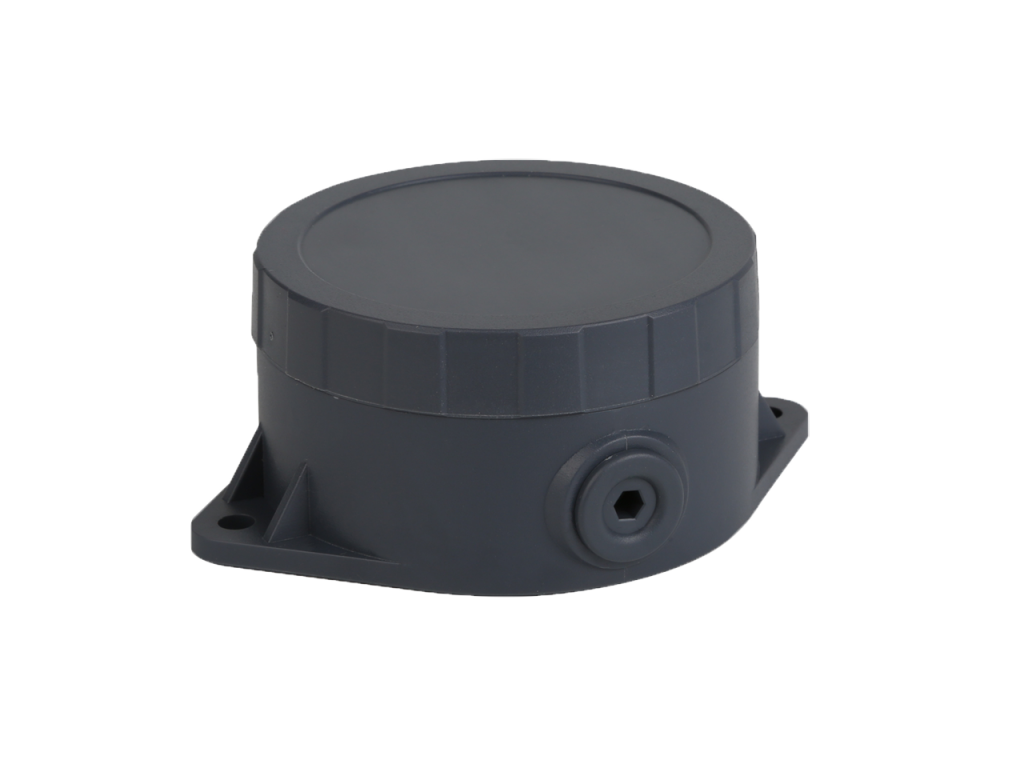

DM-S200L智能井蓋傳感器

工業級ARM Cortex—M4通迅處理器

1路RS485接口(擴展）

NB-IoT遠程無線數據傳輸

支持遠程登錄調試及配置

支持 -40～80℃ 工業寬溫應用

IP68防水設計獲取外觀實用新型專利

支持外接擴展多個傳感器

支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管

簡介

“智能井蓋監測終端”，是我司采用國內外最先進的技術，研制開發的全智能監測終端，具有精度高、可靠性高、穩定性好、使用壽命長等特點。提供開放接口，支持未來新管線和專用管理設備的安全接入。由此打造的智能井蓋，可全面解決管道的設備防護、管線監控等問題，同時支持在一個系統中可獲取各種環境指標、設備運行狀態和異常情況。自動信息采集、設備啟停、異常告警全自動處理，能夠?qū)崿F(xiàn)智能、實時管理檢測到井蓋異動觸發、井蓋角度、震動次數，剩余電量等狀況。

功能特點

四重防護技術。內部電路與外部環境實現全面隔離，實現防水、防塵、防爆三防性能，達到IP68等級；專利設計的防護結構，為產品提供的強大的防護能力，避免日常施工、人為拖拽等破壞。

NB-網通。IoT全提供數據流、短信兩種信息上傳機制，支持NB-IoT全網通（移動、電信、聯通），具有低功耗、廣覆蓋、低成本、大容量等優勢。

可擴展多種傳感器；如溫濕度、可燃氣體、水位、流量等可根據現場情況設置監測參數和巡檢周期，有效適應高濕/干燥、高溫/低溫、平地/坡地等不同的應用環境。

特有的安裝套件。使得安裝簡單方便，能夠廣泛適應高強鋼纖維、再生樹脂纖維、聚合物纖維、、鑄鐵、青銅、球墨鑄鐵、高強度鋼板金屬、復合材料、水泥等各式各樣材質的井蓋。

預留多種擴展接口。可提供水浸報警、終端位移報警、溫濕度報警、電池狀態信息維護、區域信號強度信息采集等功能。

完整解決方案。結合綜合監測系統，支持授權后的集中開啟/關閉和設防/撤防功能，實時監控窨井狀態，保護人員和設備的安全。配合智能巡檢管理機制和APP，可形成一整套解決井蓋的翻轉、移位、丟失和管道的盜穿、盜用、非法侵入、設備防盜等問題的系統解決方案。

支持自動獲取配置，支持定點、間隔采集和上傳。

支持異動喚醒和上傳

支持NB-IoT通訊

支持DM101協議,COAP,MQTT協議上傳，支持定制協議

技術規格

項目	DM-S200L 硬件規格
硬件平臺
CPU	工業級ARM Cortex—M4處理器，主頻為78MHz
內存	4MB
FLASH	4MB
接口
工業串行接口	RS-485x2；（1路內置，1路外置） RS-485 信號：A、B、GND； ESD光電隔離保護：2.5KV
電源規格
標準電源	3600mA鋰亞電池（可更換）
供電范圍	DC 2.5-3.6V
待機功耗	1.5uA/3.6V
采集功耗	10mA/3.6V
傳輸功耗	40mA/3.6V
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-20～90℃
工作溫度	-10～85℃
其他
看門狗	軟件看門狗（WDT）監控
MTBF	大于10萬小時
保修期	3年
尺寸	直徑9cm；高5cm；螺孔徑1.3cm
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
NB-IoT通訊模塊
數據傳輸速率	Single-Tone :下行 : 25.5kbps 上行: 16.7kbps Multi-Tone :下行 : 25.5kbps 上行: 62.5kbps
協議棧	UDP/TCP/COAP/LwM2M/SNTP/SNTP/MQTT/PPP
發射功率	23dbm±2db
接收靈敏度	-129dbm
天線接口	內置帶狀天線
